Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — COPEVE-UFAL 2023

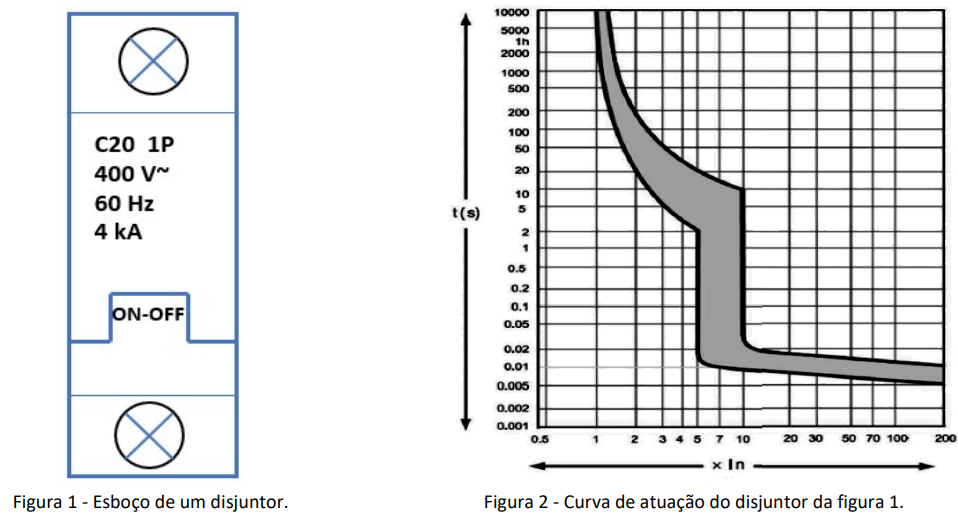

Um disjuntor termomagnético monopolar é um dispositivo que protege os circuitos elétricos monofásicos contra sobrecargas e curtos circuitos, quando bem dimensionados. Na figura 1 tem-se uma ilustração de um disjuntor, com as suas informações básica na sua parte frontal, e, na figura 2, a curva de atuação do dispositivo, de acordo com a sua classe de funcionamento.Sobre as figuras, dadas as afirmativas,I. Se o disjuntor for utilizado para proteger um circuito cuja corrente elétrica de curto-circuito presumida seja de 2 kA, o dispositivo irá disparar em um tempo inferior a 20 ms.II. A corrente elétrica nominal do disjuntor é de 4 kA.III. A capacidade de interrupção do disjuntor é 20 vezes superior à da concorrente elétrica nomina do dispositivoverifica-se que está/ão correta/s

1. AI, apenas.
2. BIII, apenas.
3. CI e II, apenas.
4. DII e III, apenas.
5. EI, II e III.
