Questão de Engenharia Elétrica — Distribuição na Engenharia Elétrica — COPEVE-UFAL 2023

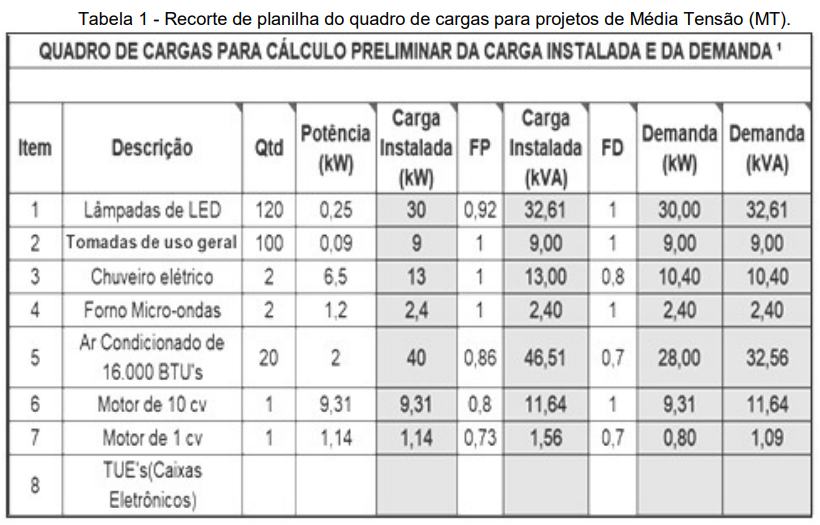

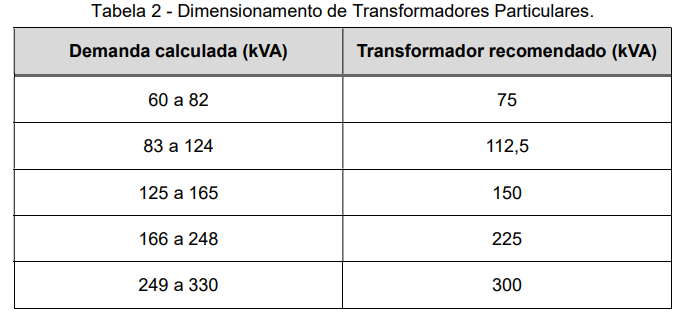

Uma edificação comercial da modalidade bancária terá o seu fornecimento em média tensão a 13,8 kV. De acordo com o preenchimento do quadro de cargas, a demanda pode ser calculada e encontrada ao se preencher a planilha fornecida pela distribuidora de energia. Os fatores de potência e de demanda são indicados pelas normas da distribuidora de energia. Porém, no momento do preenchimento da planilha, por descuido, faltaram ser acrescidas às tomadas de uso específico (TUEs) para 08 (oito) caixas eletrônicos que haverá na agência bancária. Sabe-se que cada tomada tem uma potência de 1,8 kW, com fator de potência, conforme a norma da concessionária, de energia igual a 1,00 e de demanda (FD) igual a 1,00. Na tabela 1, tem-se o recorte do quadro de cargas, e, na tabela 2, os transformadores recomendados, de acordo com a demanda calculada.A partir da demanda calculada, qual é o valor do transformador recomendado para a estrutura, de acordo com a tabela 2, em kVA?

1. A75
2. B112,5
3. C150
4. D225
5. E300
