Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — COPEVE-UFAL 2023

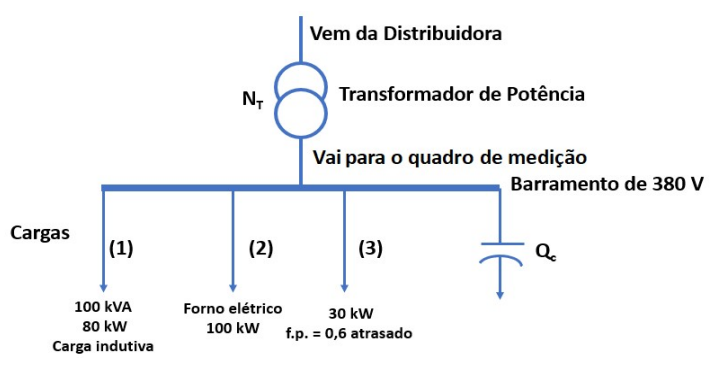

A correção do fator de potência em sistemas tarifados do grupo A, para evitar o pagamento de multas por excesso de reativos, tanto quanto a consumo e demanda, a depender da modalidade tarifária (convencional binômia, horossazonal verde ou horossazonal azul pode ser executada com banco de capacitores de forma individual, em blocos ou automática. A forma de correção irá depender da complexidade e da característica do cliente. Deseja-se efetuar a correção do fator de potência em bloco em 03 (três) cargas com padrão de funcionamento uniforme, no qual após a leitura da medição por meio de um analisador de energia, foram detectadas as características observadas na figura.O cliente com o intuito de obter uma margem de segurança e trocar o transformador por um de menor potência nominal, deseja elevar o fator de potência para 1,0. O banco de capacitores (Qc) necessários em KVAr., e a potencia mínima do transformador (NT) para atender à nova condição em kVAr são, respectivamente:

1. A60 e 225.
2. B80 e 150.
3. C80 e 225.
4. D100 e 150.
5. E100 e 225
