Questão de Engenharia Civil — Resistencia dos Materiais — FEPESE 2023

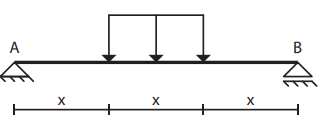

Em teoria das estruturas são analisados os gráficos dos esforços cortantes e momentos fletores ao longo das estruturas para posterior dimensionamento. Considere uma viga biapoiada com carga distribuída de acordo com a figura abaixo:Os gráficos dos esforços cortantes e momentos fletores seriam representados esquematicamente por:

1. A
2. B
3. C
4. D
5. E
