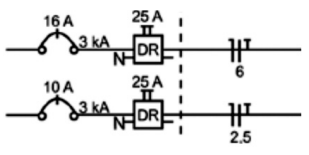

Considere a figura abaixo que contém o diagrama unifiliar de dois circuitos de uma instalação elétrica.

Imagem associada para resolução da questão

Assinale alternativa correta em relação ao sistema apresentado.

  1. ADois disjuntores termomagnéticos trifásicos são utilizados para a proteção contra sobrecorrente e fuga de corrente.
  2. BOs disjuntores DR irão abrir seus terminais quando houver uma corrente de fuga de 25 A.
  3. COs disjuntores termomagnéticos suportam correntes de curto-circuito de 16 A e 10 A.
  4. DO sistema possui uma proteção redundante, pois não é necessário um disjuntor termomagnético quando um dispositivo diferencial residual (DR) é utilizado.
  5. EDois disjuntores termomagnéticos monofásicos fazem a proteção dos circuitos contra sobrecorrente e curto-circuito.
Revelar gabarito e comentário

GabaritoE — Dois disjuntores termomagnéticos monofásicos fazem a proteção dos circuitos contra sobrecorrente e curto-circuito.
