Questão de Engenharia de Software — UML — IF-ES 2023
Engenharia de SoftwareUML
- Código
- qq951281
- Banca
- IF-ES
- Órgão
- IF-ES
- Ano
- 2023
- Nível
- Superior
- Cargo
- Analista de Tecnologia da Informação

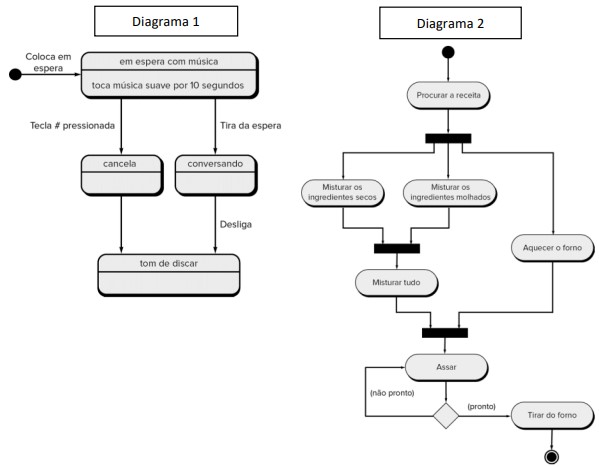

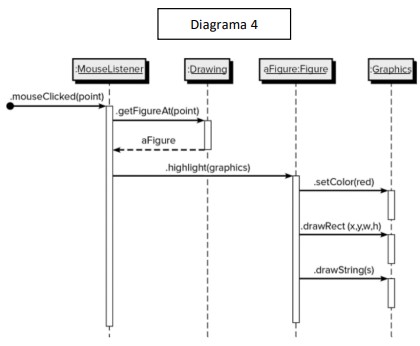

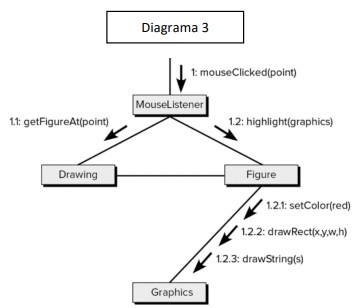

As figuras a seguir apresentam típicos diagramas UML nomeados como Diagrama1, Diagrama2, Diagrama3 e Diagrama4. Qual alternativa identifica o nome de cada diagrama, na ordem do Diagrama1 ao Diagrama4?
(fonte das figuras: R.S. PRESSMAN, B.R. MAXIM, B.R., Engenharia de Software: Uma Abordagem Profissional, 8ª edição, Ed. McGraw-Hill)
(fonte das figuras: R.S. PRESSMAN, B.R. MAXIM, B.R., Engenharia de Software: Uma Abordagem Profissional, 8ª edição, Ed. McGraw-Hill)- ADiagrama de Atividades, Diagrama de Estados, Diagrama de Comunicação e Diagrama de Sequência.
- BDiagrama de Estados, Diagrama de Atividades, Diagrama de Comunicação e Diagrama de Sequência.
- CDiagrama de Atividades, Diagrama de Sequência, Diagrama de Estados e Diagrama de Comunicação.
- DDiagrama de Sequência, Diagrama de Estados, Diagrama de Atividades e Diagrama de Comunicação.
- EDiagrama de Estados, Diagrama de Comunicação, Diagrama de Sequência e Diagrama de Atividades.
