Questão de Engenharia de Software — UML — IF-MT 2023
Engenharia de SoftwareUML
- Código
- qq952365
- Banca
- IF-MT
- Órgão
- IF-MT
- Ano
- 2023
- Nível
- Superior
- Cargo
- Professor do Ensino Básico, Técnico e Tecnológico - Informática

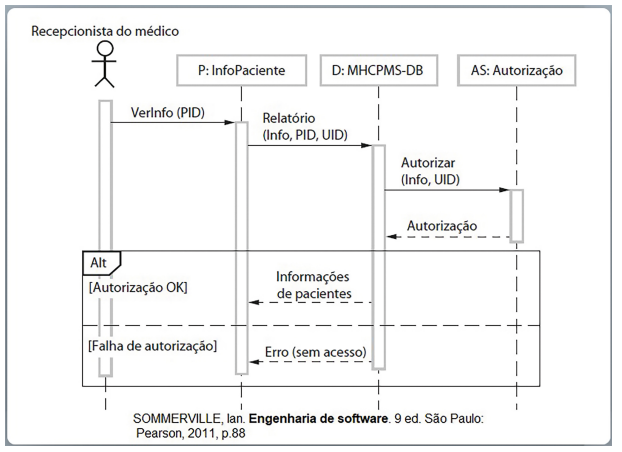

Conside o Diagrama da UML (Unified Modeling Language) abaixo e os itens a seguir:
I. Trata-se de um digrama de Casos de Uso.II. O diagrama foi gerado a partir de um modelo estrutural.III. A recepcionista do médico aciona o método VerInfo em uma instância P da classe de objeto InfoPaciente, fornecendo o identificador do paciente (UID).Conforme Sommerville (2011), está CORRETO o que se afirma em:
I. Trata-se de um digrama de Casos de Uso.II. O diagrama foi gerado a partir de um modelo estrutural.III. A recepcionista do médico aciona o método VerInfo em uma instância P da classe de objeto InfoPaciente, fornecendo o identificador do paciente (UID).Conforme Sommerville (2011), está CORRETO o que se afirma em:- ANenhum dos itens é verdadeiro.
- BI e II, apenas.
- CII e III, apenas.
- DI e III, apenas.
- EI, II e III.
