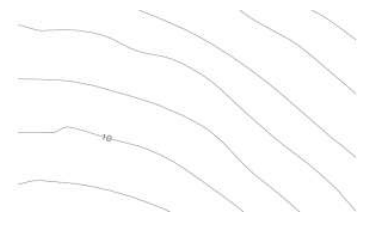

Uma empresa especializada em levantamentos topográficos foi contratada por uma prefeitura para fazer o levantamento topográfico completo da cidade, à ser incorporado ao banco de dados do município. O levantamento foi entregue na forma de um mapa, no AutoCAD, software da Autodesk, que pode ser visualizado em 3D e em 2D, e contém informações sobre a altura das linhas do desenho.A imagem abaixo é um recorte desse mapa e observa-se que a única informação escrita é o número 10, em uma das curvas de nível. Deseja-se descobrir para qual lado está a declividade do terreno. Diante disso, podemos afirmar que:
- ASomente seria possível descobrir o sentido da declividade se houvesse mais uma curva de nível cotada.
- BAo selecionar qualquer curva de nível e acessar suas propriedades, a cota da curva aparecerá no campo “Elevation” (em português: elevação).
- CSelecionando-se todas as curvas de nível e acionando o comando “Dimentions” (em português: cotas), todas as curvas de nível serão cotadas tal qual a curva que contém o número 10.
- DA altura de cada curva de nível pode ser conferida em “Layer Properties” (em português: propriedades de camadas), na coluna “linehigh” (em português: altura da linha).
- ENão é possível descobrir a altura de cada curva de nível somente com esse desenho no AutoCAD.
