Questão de Arquitetura — Instalação Hidrossanitária — Instituto Consulplan 2023
ArquiteturaInstalação Hidrossanitária
- Código
- qq984898
- Banca
- Instituto Consulplan
- Órgão
- MPE-BA
- Ano
- 2023
- Nível
- Superior
- Cargo
- Analista Técnico – Arquitetura

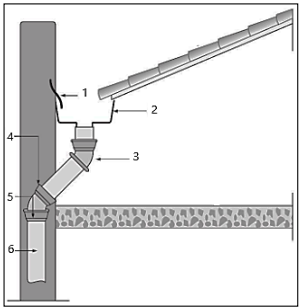

Sobre captação de águas pluviais, analise a imagem a seguir:
(Fonte: JÚNIOR, Roberto de Carvalho. Instalações prediais hidráulico- -sanitárias: princípios básicos para elaboração de projetos. São Paulo: Blucher, 2014. 1ª ed. digital 2018. 262p.)A associação está correta em
(Fonte: JÚNIOR, Roberto de Carvalho. Instalações prediais hidráulico- -sanitárias: princípios básicos para elaboração de projetos. São Paulo: Blucher, 2014. 1ª ed. digital 2018. 262p.)A associação está correta em- A1. Ralo 2. Beiral 3. Joelho 45° 4. Dreno 5. Luva 6. Respiro
- B1. Rufo 2. Calha 3. Curva 90° 4. Joelho 45° 5. Válvula de alívio 6. Ramal predial
- C1.Rufo 2.Calha 3.Joelho 45° 4.Joelho 45° 5. Luva 6.Condutor de águas pluviais
- D1. Ralo 2. Coletor 3. Joelho 45° 4. Válvula de alívio 5. Luva 6. Condutor de águas pluviais
- E1. Rufo 2. Grelha hemisférica 3. Joelho 45° 4. Curva 90° 5. Dreno do coletor 6. Tubo de queda
