Questão de Engenharia Civil — Estruturas — Instituto Consulplan 2023

Engenharia CivilEstruturas
Código
qq984956
Banca
Instituto Consulplan
Órgão
MPE-BA
Ano
2023
Nível
Superior
Cargo
Analista Técnico – Engenharia Civil

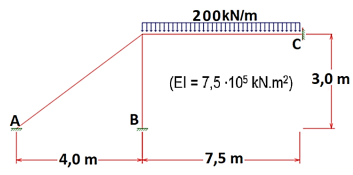

Seja a estrutura hiperestática da figura que contém 3 barras, sendo todos os vínculos engastados:Imagem associada para resolução da questãoSobre a estrutura, assinale a alternativa correta.
  1. AMA = –1140,625 KNm.
  2. BMA = –234,375 kNm.
  3. CMA = –1031,25 kNm.
  4. DMB= –140,625 kNm.
  5. EMc = –937,5 kNm.
Revelar gabarito e comentário

GabaritoD — MB= –140,625 kNm.

Link permanente: /questoes/qq984956
