Questão de Engenharia Civil — Cobertura — Instituto Consulplan 2023
Engenharia CivilCobertura
- Código
- qq984960
- Banca
- Instituto Consulplan
- Órgão
- MPE-BA
- Ano
- 2023
- Nível
- Superior
- Cargo
- Analista Técnico – Engenharia Civil

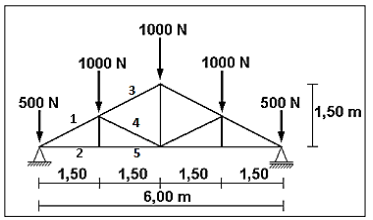

Considerando a treliça de um telhado, indicada na figura a seguir, marque V para as afirmativas verdadeiras e F para as falsas.
( ) A barra 1 está sendo comprimida.( ) A barra 2 está sendo comprimida.( ) A reação em ambos os apoios é de 2.500 N.( ) A barra 3 está sendo tracionada.( ) A barra 4 está sendo tracionada.( ) A barra 5 está sendo tracionada.A sequência está correta em
( ) A barra 1 está sendo comprimida.( ) A barra 2 está sendo comprimida.( ) A reação em ambos os apoios é de 2.500 N.( ) A barra 3 está sendo tracionada.( ) A barra 4 está sendo tracionada.( ) A barra 5 está sendo tracionada.A sequência está correta em- AV, F, V, V, V, F.
- BF, V, F, F, F, V.
- CF, V, V, V, V, V.
- DV, F, F, F, F, V.
- EV, F, F, F, F, F.
