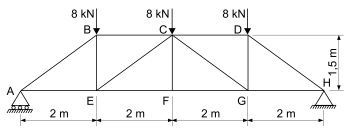

Observe a figura.
A treliça metálica plana isostática da figura é um elemento da cobertura de um galpão.Considerando que a área da seção transversal das barras tem 5 cm² e módulo de elasticidade 200 GPa, o encurtamento da barra AB é
A treliça metálica plana isostática da figura é um elemento da cobertura de um galpão.Considerando que a área da seção transversal das barras tem 5 cm² e módulo de elasticidade 200 GPa, o encurtamento da barra AB é- A0,20 mm.
- B0,30 mm.
- C0,42 mm.
- D0,50 mm.
- E0,86 mm.
