Questão de Engenharia Civil — Saneamento Geral — VUNESP 2019

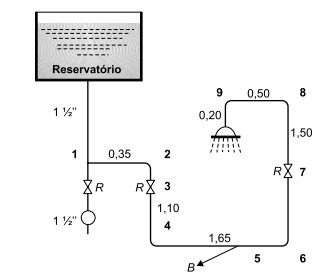

Existe um vestiário na Estação de Tratamento de Água – ETA Peixe. A instalação predial do vestiário é mostrada na figura.

As perdas de cargas por conexão estão descritas na tabela.

Ponto                    Conexão                         Perda de carga/conexão

1                      Tê, saída do lado                                  1,4 m

2, 4, 6, 8 e 9    Cotovelo 90º                                         0,7 m

3 e 7                Registro de pressão aberto                  0,1 m

5                      Tê de passagem direta                        0,4 m

Aplicando o método dos comprimentos equivalentes, as perdas de cargas do ponto 1 ao ponto 9 correspondem a
