Questão de Engenharia Eletrônica — Sistemas de Controle — VUNESP 2009

Engenharia EletrônicaSistemas de Controle
Código
vu121914
Banca
VUNESP
Órgão
CETESB
Ano
2009
Nível
Superior
Cargo
Engenheiro Eletricista

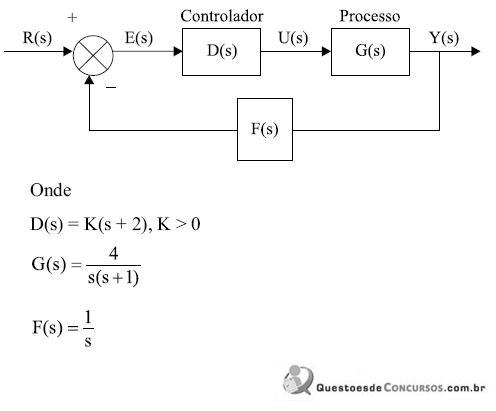

Qual é a função de transferência de malha fechada do seguinte diagrama de blocos?Imagem 020.jpg
  1. AImagem 021.jpg
  2. BImagem 022.jpg
  3. CImagem 023.jpg
  4. DImagem 024.jpg
  5. EImagem 025.jpg
Revelar gabarito e comentário

GabaritoD — [imagem]
