Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — VUNESP 2009

Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
Código
vu121916
Banca
VUNESP
Órgão
CETESB
Ano
2009
Nível
Superior
Cargo
Engenheiro Eletricista

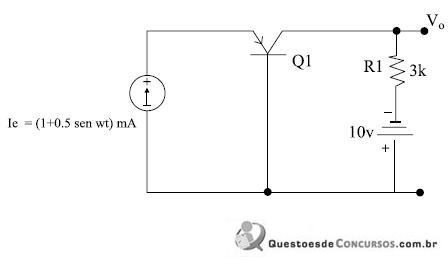

Qual é a tensão de saída Imagem 015.jpg do circuito mostrado?Imagem 016.jpg
  1. A(-7 + 1,5 sen wt) V.
  2. B(7 + 1,5 sen wt) V.
  3. C(3 + 1,5 sen wt) V.
  4. D-7 V.
  5. E7 V.
Revelar gabarito e comentário

GabaritoA — (-7 + 1,5 sen wt) V.
