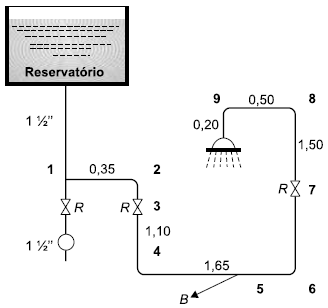

Existe um vestiário na Estação de Tratamento de Água – ETA Peixe. A instalação predial do vestiário é mostrada na figura.
As perdas de cargas por conexão estão descritas na tabela.
| Ponto | Conexão | Perda de carga/conexão |
| 1 | Tê, saída do lado | 1,4 m |
| 2,4,6,8 e 9 | Cotovelo 90º | 0,7 m |
| 3 e 7 | Registro de pressão aberto | 0,1 m |
| 5 | Tê de passagem direta | 0,4 m |
Aplicando o método dos comprimentos equivalentes, as perdas de cargas do ponto 1 ao ponto 9 correspondem a
- A8,5 m.
- B10,8 m.
- C12,3 m.
- D15,8 m.
- E18,0 m.
