Questão de Design e Artes Gráficas — Geral — VUNESP 2019
Design e Artes GráficasGeral
- Código
- vu140312
- Banca
- VUNESP
- Órgão
- DAEM
- Ano
- 2019
- Cargo
- Mec II ( )

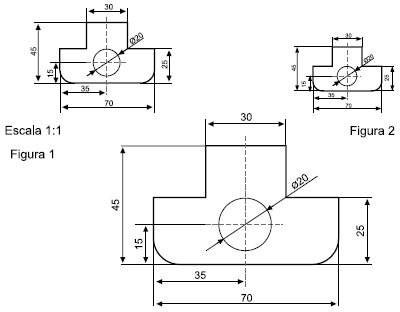

A escala a ser escolhida para um desenho depende da complexidade do objeto a ser representado e da finalidade da representação. Em todos os casos, a escala selecionada deve ser suficientemente grande para permitir uma interpretação fácil e clara da informação representada. A escala e o tamanho do objeto em questão deverão decidir o formato da folha. Considere as figuras 1, 2 e 3: A respeito das figuras, é correto afirmar que
- Atodas estão na mesma escala.
- Ba figura 1 e a figura 3 estão na mesma escala.
- Ca figura 1 e a figura 2 estão na mesma escala.
- Da figura 2 está em uma escala 1:100 em relação à figura 1.
- Ea figura 3 está em uma escala 2:1 em relação à figura 1.
