Questão de Arquitetura — Topografia e Cartografia — VUNESP 2025

ArquiteturaTopografia e Cartografia
Código
vu212715
Banca
VUNESP
Órgão
MPE SP
Ano
2025
Cargo
AnaTC

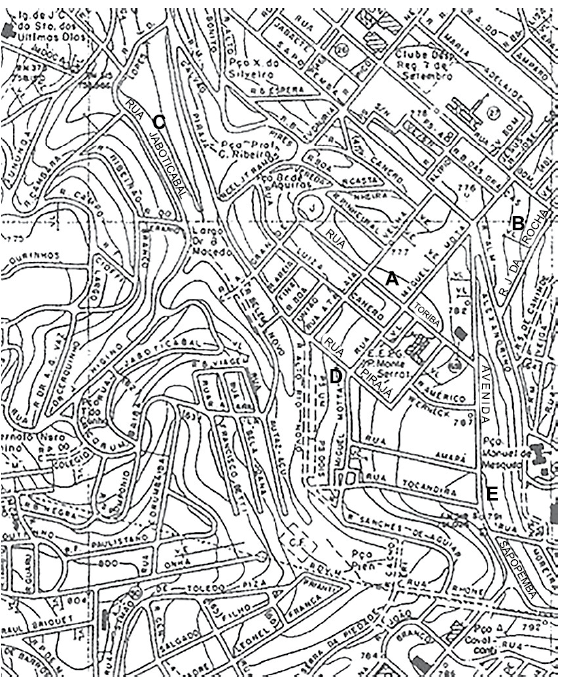

Considere o trecho de uma carta da Emplasa, em imagem que não está em escala determinada (a escala original da carta é 1:10 000), e as convenções cartográficas definidas na normatização técnica:

Imagem associada para resolução da questão

Da leitura da imagem, pode-se depreender corretamente que

  1. Aas ruas Jaboticabal (C) e Pirajá (D), em suas cotas mais baixas, são lindeiras a um curso de água.
  2. Ba amplitude entre cotas máxima e mínima representadas na imagem é maior que 100 m.
  3. Ca equidistância entre as curvas mestras é de cinco metros.
  4. Das ruas Toriba (A) e J. da Rocha (B), em relação ao divisor de águas que pode ser identificado na imagem, situam-se na mesma bacia de contribuição de drenagem.
  5. Ea Avenida Sapopemba (E) está situada em um fundo de vale.
Revelar gabarito e comentário

GabaritoA — as ruas Jaboticabal (C) e Pirajá (D), em suas cotas mais baixas, são lindeiras a um curso de água.
