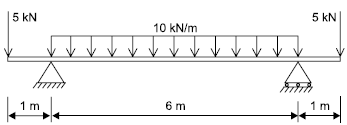

A viga biapoiada da figura está submetida a uma carga uniformemente distribuída de 10 kN/m em todo o seu vão de 6 m entre os apoios, e a uma carga concentrada de 5 kN em cada extremidade dos balanços:
(Arquivo pessoal; imagem usada com autorização)
O carregamento aplicado gera o momento fletor máximo que traciona as fibras inferiores da viga de
- A40 kNm.
- B30 kNm.
- C15 kNm.
- D20 kNm.
- E25 kNm.
