Questão de Física — Circuitos com Várias Malhas. Ponte de Wheatstone. Regras de Kirchhoff. — VUNESP 2025

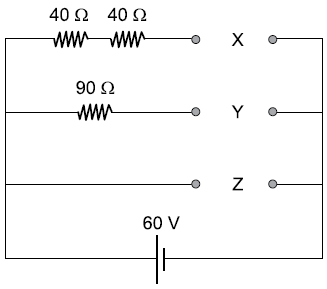

No circuito elétrico mostrado na figura, há três resistores ôhmicos e três pares de contatos, X, Y e Z, inicialmente vazios, nos quais pretende-se ligar uma lâmpada em cada um. O gerador e os fios de ligação são ideais. Existem três lâmpadas, L1, L2 e L3 de 10 W cada uma, disponíveis para serem integradas a esse circuito. Essas lâmpadas estão indicadas a seguir, junto com seus respectivos valores nominais: Para que essas lâmpadas acendam e funcionem de acordo com seus valores nominais, deve-se conectar as lâmpadas, L1, L2 e L3, respectivamente, nos pares de contatos

1. AX, Y e Z.
2. BY, Z e X.
3. CY, X e Z.
4. DZ, Y e X.
5. EZ, X e Y.
