Questão de Física — Carga e Corrente Elétrica. Circuito de Uma Única Malha e Seus Componentes. — VUNESP 2025

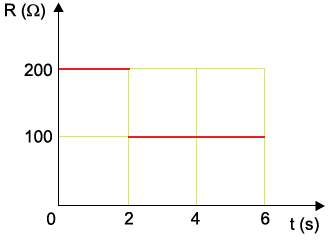

A resistência elétrica de um circuito pode ter seu valor duplicado de 100 Ω para 200 Ω ao ser trocada a posição de uma chave Ch, como mostra a figura.   Ao longo de 6 s, a chave foi reposicionada de acordo com o gráfico:   Sabendo que o resistor está associado aos terminais de uma bateria de tensão constante e igual a 40 V, a energia por ele dissipada durante o tempo de 6 s foi de

1. A64 J.
2. B56 J.
3. C80 J.
4. D36 J.
5. E28 J.
