Questão de Engenharia de Software — UML — CESPE / CEBRASPE 2008
Engenharia de SoftwareUML
- Código
- ce269912
- Banca
- CESPE / CEBRASPE
- Órgão
- MPE-RR
- Ano
- 2008
- Nível
- Superior
- Cargo
- CESPE - - Analista de Sistemas

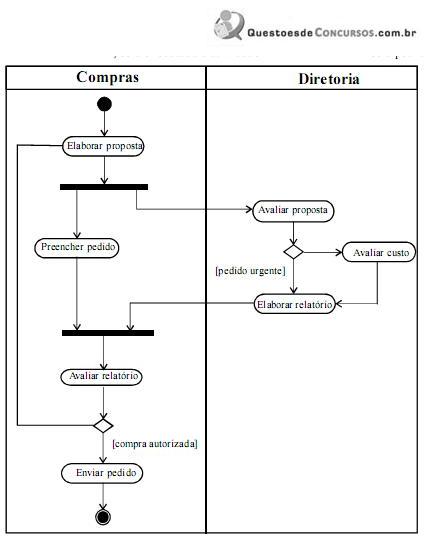

No diagrama UML abaixo, há duas raias; há um estado final; as atividades Preencher pedido e Avaliar proposta podem ser executadas concorrentemente; será executada a atividade Avaliar relatório assim que for concluída a atividade Preencher pedido ou a atividade Elaborar relatório; será executada a atividade Elaborar relatório se o pedido não for urgente.
- CCerto
- EErrado
