Questão de Engenharia de Software — UML — CESPE / CEBRASPE 2008
Engenharia de SoftwareUML
- Código
- ce269914
- Banca
- CESPE / CEBRASPE
- Órgão
- MPE-RR
- Ano
- 2008
- Nível
- Superior
- Cargo
- CESPE - - Analista de Sistemas

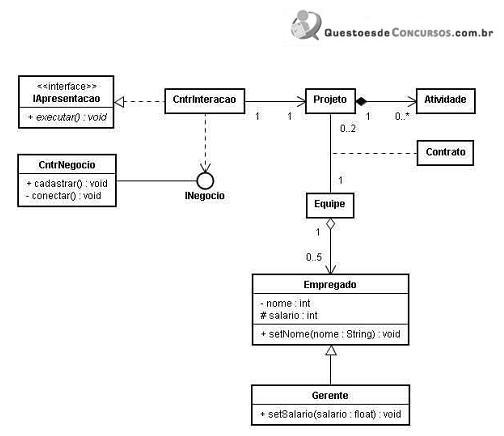

No diagrama UML abaixo, CntrInteracao implementa uma interface; há uma classe de associação; cada instância de Atividade só pode existir se ligada a uma instância de Projeto; cada instância de Empregado pode existir, mesmo que não ligada a uma instância de Equipe; o método Executar é público; e o atributo Salario pode ser acessado a partir do método setSalario.
- CCerto
- EErrado
