Questão de Engenharia de Software — UML — CESGRANRIO 2012
Engenharia de SoftwareUML
- Código
- cg047662
- Banca
- CESGRANRIO
- Órgão
- EPE
- Ano
- 2012
- Nível
- Superior
- Cargo
- Analista de Gestão Corporativa - Tecnologia da Informação

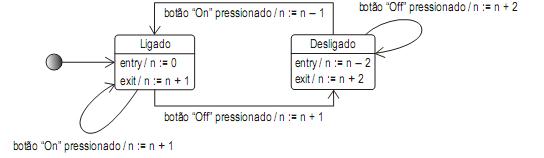

Considere o diagrama de estados a seguir, apresentado na notação da UML. Esse diagrama representa uma máquina de lavar roupas, que possui dois botões, On e Off, para ligar e desligar a máquina, respectivamente. Nesse diagrama, há uma variável n, cujo valor é alterado em determinadas situações.
Considere que o sistema se encontra no estado inicial e que o botão “On” é pressionado duas vezes consecutivas. Em seguida, o botão “Off” é pressionado por duas vezes também consecutivas e, finalmente, o botão “On” é novamente pressionado uma única vez.Qual o valor da variável n após essa sequência de eventos?
Considere que o sistema se encontra no estado inicial e que o botão “On” é pressionado duas vezes consecutivas. Em seguida, o botão “Off” é pressionado por duas vezes também consecutivas e, finalmente, o botão “On” é novamente pressionado uma única vez.Qual o valor da variável n após essa sequência de eventos?- A0
- B1
- C2
- D3
- E4
