Questão de Engenharia de Software — UML — CESGRANRIO 2012
Engenharia de SoftwareUML
- Código
- cg048759
- Banca
- CESGRANRIO
- Órgão
- LIQUIGÁS
- Ano
- 2012
- Nível
- Superior
- Cargo
- LIQUIGAS - Profissional Júnior - Análise de Sistemas
A classe a seguir é usada para tratar os eventos de um sistema de controle de processo.

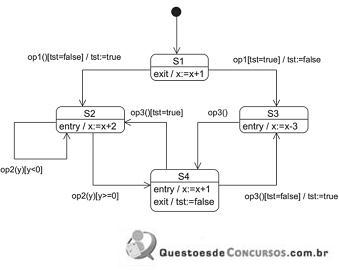

Essa classe possui um diagrama de estados, que descreve o comportamento do processo em questão.
Após a criação de uma instância de Controlador e a consequente criação da máquina de estados, observou-se a seguinte sequência de eventos:1. op1()2. op2(-2)3. op2(1)4. op3()5. op2(2)6. op3()7. op3()Qual será o valor do atributo x, pertencente à instância criada, logo após o tratamento do 7oevento da sequência acima?
Essa classe possui um diagrama de estados, que descreve o comportamento do processo em questão.Após a criação de uma instância de Controlador e a consequente criação da máquina de estados, observou-se a seguinte sequência de eventos:1. op1()2. op2(-2)3. op2(1)4. op3()5. op2(2)6. op3()7. op3()Qual será o valor do atributo x, pertencente à instância criada, logo após o tratamento do 7oevento da sequência acima?- A6
- B7
- C8
- D9
- E10
