Questão de Engenharia de Software — UML — FCC 2016
Engenharia de SoftwareUML
- Código
- fc030363
- Banca
- FCC
- Órgão
- Prefeitura de Teresina - PI
- Ano
- 2016
- Nível
- Superior
- Cargo
- Analista Tecnológico - Analista de Sistemas

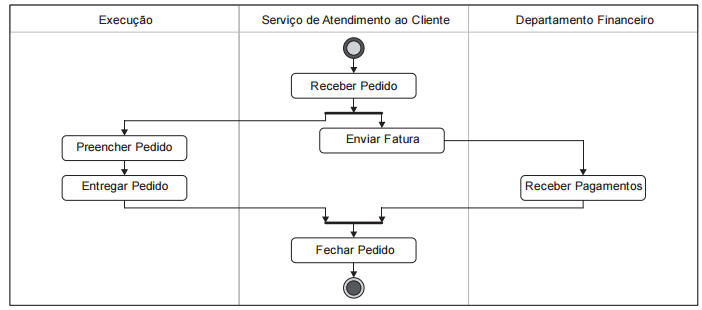

Considere o diagrama UML da figura abaixo.
figura apresenta um diagrama de
figura apresenta um diagrama de- Amáquina de estados, que captura o comportamento de um único caso de uso previamente definido.
- Binteração geral, que mostra o comportamento do elemento Pedido por meio de um conjunto finito de transições de estado.
- Cinteração geral, que mostra os objetos e as mensagens que são passadas entre estes objetos em um caso de uso previamente definido.
- Datividades, que é usado para mostrar interações e condições que mudam ao longo da linha de vida do objeto Pedido em um eixo de tempo.
- Eatividades, que mostra quais entidades são responsáveis por quais ações, além de mostrar como uma atividade depende da outra.
