Questão de Engenharia de Software — UML — FCC 2018

Engenharia de SoftwareUML
Código
fc044240
Banca
FCC
Órgão
DPE-AM
Ano
2018
Cargo
Analista em Gestão Especializado de Defensoria - Analista de Sistema

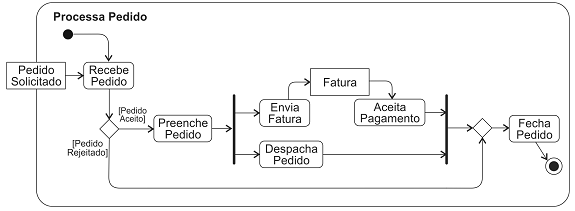

Considere o diagrama UML 2.5 abaixo.Imagem associada para resolução da questãoNeste diagrama de
  1. APerfil é apresentado um fluxo de atividades de negócio relativo ao processamento de um pedido.
  2. BMáquina de Estados, Fatura é um estado composto pelas atividades Envia Fatura e Aceita Pagamento.
  3. CAtividades não são utilizadas partições, então não fica claro quem é responsável por executar cada ação específica.
  4. DMáquina de Estados o fluxo de negócios indica que o despacho de um pedido não pode ser feito antes que a fatura seja enviada e o pagamento aceito.
  5. EColaboração, o pedido é o parâmetro de entrada da colaboração. Depois que o pedido é aceito e toda a informação é preenchida, o pagamento é aceito e o pedido é despachado.
Revelar gabarito e comentário

GabaritoC — Atividades não são utilizadas partições, então não fica claro quem é responsável por executar cada ação específica.

Link permanente: /questoes/fc044240
