Questão de Engenharia de Software — UML — FGV 2022
Engenharia de SoftwareUML
- Código
- fg153109
- Banca
- FGV
- Órgão
- MPE SC
- Ano
- 2022
- Cargo
- Ana ( )

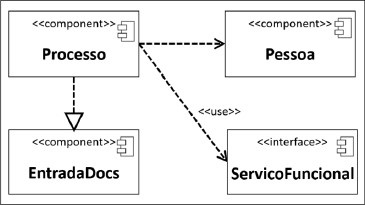

Observe o Diagrama de Componentes modelado em UML 2.5.1 ilustrado a seguir. No diagrama acima, está representado que:
- Aa interface "ServicoFuncional" usa o componente "Processo";
- Bo componente "EntradaDocs" é realizado pelo componente "Processo";
- Cexiste uma relação de uso entre os componentes "Processo" e "EntradaDocs";
- Dhá uma relação de especialização entre os componentes "Processo" e "Pessoa";
- Eo componente "EntradaDocs" é uma generalização do componente "Processo".
