Questão de Engenharia de Software — UML — SELECON 2025

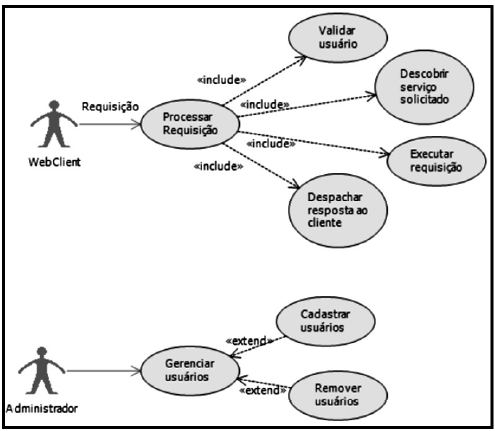

UML é uma sigla para uma linguagem de notação destinada à modelagem e à documentação das fases de desenvolvimento de softwares orientados a objetos, que utiliza elementos gráficos, como retângulos, setas e linhas, para criar diagramas, visando a representar as áreas de um software, suas interações e mudanças. Em outras palavras, a UML fornece uma espécie de “desenho” para auxiliar a equipe do projeto a visualizar os aspectos do programa e facilitar a construção. Nesse sentido, a figura ilustra uma ferramenta utilizada no desenvolvimento UML, que tem por objetivo mostrar relacionamentos e representações de funções dos usuários e de outros sistemas que interagem com o produto.   Essa ferramenta é conhecida como diagrama de:

1. Acasos de uso
2. Bfluxo de dados
3. Ctransição de estados
4. Drequisitos do sistema
