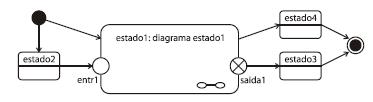

Considere o diagrama de máquina de estados de UML abaixo.
Analise as afirmativas a seguir, a seu respeito:1. O elemento “estado1” corresponde a um estado sub-máquina.2. O diagrama “diagrama estado1”, que refina “estado1”, terá exatamente um estado inicial.3. O diagrama “diagrama estado1”, que refina “estado1”, terá exatamente um estado final.4. O diagrama “diagrama estado1”, que refina “estado1”, terá exatamente um pseudo-estado ponto de entrada e um pseudo-estado ponto de saída.Assinale a alternativa que indica todas as afirmativas corretas.
Analise as afirmativas a seguir, a seu respeito:1. O elemento “estado1” corresponde a um estado sub-máquina.2. O diagrama “diagrama estado1”, que refina “estado1”, terá exatamente um estado inicial.3. O diagrama “diagrama estado1”, que refina “estado1”, terá exatamente um estado final.4. O diagrama “diagrama estado1”, que refina “estado1”, terá exatamente um pseudo-estado ponto de entrada e um pseudo-estado ponto de saída.Assinale a alternativa que indica todas as afirmativas corretas.- ASão corretas apenas as afirmativas 1 e 2.
- BSão corretas apenas as afirmativas 2 e 3.
- CSão corretas apenas as afirmativas 3 e 4.
- DSão corretas apenas as afirmativas 1, 2 e 4.
- ESão corretas apenas as afirmativas 1, 3 e 4.
