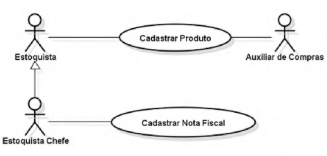

O diagrama UML a seguir representa um trecho de um sistema de informação fictício.
Com base nesse diagrama, considere as seguintes afirmativas:I. O diagrama de componentes apresentado tem como componentes principais Cadastrar Produto e Cadastrar Nota Fiscal.II. O ator Estoquista Chefe pode participar do caso de uso Cadastrar Produto e do caso de uso Cadastrar Nota Fiscal.III. Neste diagrama de sequência Cadastrar Produto sempre deverá ser executado antes de Cadastrar Nota Fiscal.IV. Existe uma relação de generalização entre os atores Estoquista (ator base) e Estoquista Chefe (ator especializado).Está correto somente o que se afirma em:
Com base nesse diagrama, considere as seguintes afirmativas:I. O diagrama de componentes apresentado tem como componentes principais Cadastrar Produto e Cadastrar Nota Fiscal.II. O ator Estoquista Chefe pode participar do caso de uso Cadastrar Produto e do caso de uso Cadastrar Nota Fiscal.III. Neste diagrama de sequência Cadastrar Produto sempre deverá ser executado antes de Cadastrar Nota Fiscal.IV. Existe uma relação de generalização entre os atores Estoquista (ator base) e Estoquista Chefe (ator especializado).Está correto somente o que se afirma em:- AI;
- BII e IV;
- CII;
- DIII;
- EIII e IV;
