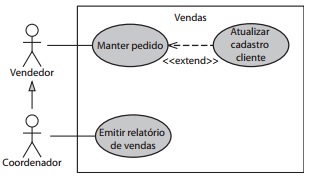

Considere o diagrama de caso de uso da UML abaixo:
Com base no diagrama, analise as afrmações abaixo: 1. Decorrente do relacionamento de generalização entre os atores, o ator Coordenador executa uma tarefa comum com o ator Vendedor que é manter o pedido e atualizar o cadastro do cliente. 2. Decorrente do relacionamento de generalização entre os atores, o ator Vendedor executa uma tarefa comum com o ator Coordenador que é emitir relatório de vendas. 3. O relacionamento <<extend>> entre os casos de usos defne que o caso de uso Manter pedido pode, eventualmente, invocar o caso de uso Atualizar cadastro cliente. 4. O relacionamento entre o ator Coordenador com o caso de uso Emitir relatório de vendas é do tipo associação. Assinale a alternativa que indica todas as afirmativas corretas.
Com base no diagrama, analise as afrmações abaixo: 1. Decorrente do relacionamento de generalização entre os atores, o ator Coordenador executa uma tarefa comum com o ator Vendedor que é manter o pedido e atualizar o cadastro do cliente. 2. Decorrente do relacionamento de generalização entre os atores, o ator Vendedor executa uma tarefa comum com o ator Coordenador que é emitir relatório de vendas. 3. O relacionamento <<extend>> entre os casos de usos defne que o caso de uso Manter pedido pode, eventualmente, invocar o caso de uso Atualizar cadastro cliente. 4. O relacionamento entre o ator Coordenador com o caso de uso Emitir relatório de vendas é do tipo associação. Assinale a alternativa que indica todas as afirmativas corretas.- AÉ correta apenas a afirmativa 2.
- BSão corretas apenas as afirmativas 1 e 4.
- CSão corretas apenas as afirmativas 2 e 3.
- DSão corretas apenas as afirmativas 3 e 4.
- ESão corretas apenas as afirmativas 1, 3 e 4.
