Questão de Engenharia de Software — UML — FUNCAB 2014
Engenharia de SoftwareUML
- Código
- qq058477
- Banca
- FUNCAB
- Órgão
- MDA
- Ano
- 2014
- Nível
- Superior
- Cargo
- Gerente de Projetos

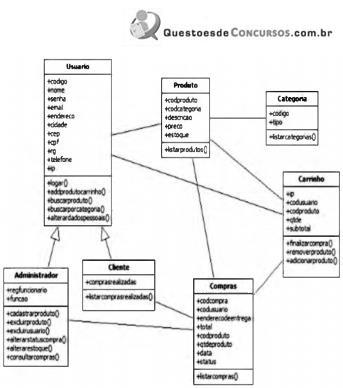

Entre os diagramas empregados na UML 2, um é utilizado desde o nível de análise até a especificação, para representar o aspecto estrutural estático de um sistema orientado a objetos. Um exemplo desse tipo de diagrama é mostrado na figura a seguir.
A figura ilustra o uso do diagrama de:
A figura ilustra o uso do diagrama de:- Afluxo de dados.
- Bpacotes.
- Ccasos de uso.
- Dclasses.
- Einterações.
