Questão de Engenharia de Software — UML — CEPS-UFPA 2018
Engenharia de SoftwareUML
- Código
- qq318230
- Banca
- CEPS-UFPA
- Órgão
- UFPA
- Ano
- 2018
- Nível
- Superior
- Cargo
- CEPS - - Analista de Tecnologia da Informação - Desenvolvimento de Web

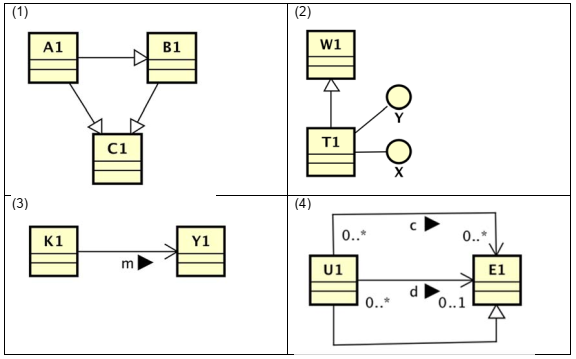

Considere os diagramas de classe apresentados em 1, 2, 3 e 4, e sua implementação na linguagem Java.
Quanto a esses diagramas, analise as afirmativas seguintes.I É impossível implementar em Java o modelo expresso pelo diagrama (1).II É impossível implementar em Java o modelo expresso pelo diagrama (4).III O diagrama (3) representa o envio da mensagem m de um objeto da classe K1 para um objeto da classe Y1.IV O diagrama (2) descreve uma classe T1 que simultaneamente é uma especialização de W1 e implementa as interfaces X e Y.Está(ão) correta(s)
Quanto a esses diagramas, analise as afirmativas seguintes.I É impossível implementar em Java o modelo expresso pelo diagrama (1).II É impossível implementar em Java o modelo expresso pelo diagrama (4).III O diagrama (3) representa o envio da mensagem m de um objeto da classe K1 para um objeto da classe Y1.IV O diagrama (2) descreve uma classe T1 que simultaneamente é uma especialização de W1 e implementa as interfaces X e Y.Está(ão) correta(s)- AI e II, somente.
- BIII, somente.
- CIV, somente.
- DI e IV, somente.
- EI, II e III, somente.
