Questão de Engenharia de Software — UML — CEPS-UFPA 2018
Engenharia de SoftwareUML
- Código
- qq318236
- Banca
- CEPS-UFPA
- Órgão
- UFPA
- Ano
- 2018
- Nível
- Superior
- Cargo
- CEPS - - Analista de Tecnologia da Informação - Desenvolvimento de Web

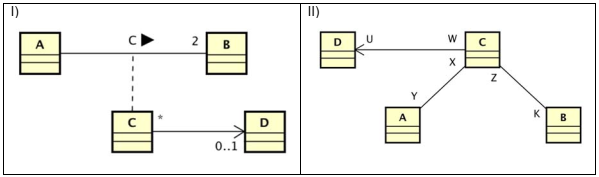

Considere os dois diagramas de classe construídos com a notação Unified Modeling Language identificados como I) e II). O diagrama II) foi construído com o objetivo de se preservar o significado de I) sem o uso de classe associativa.
Os valores de multiplicidade que, respectivamente, devem ser atribuídos para X, Y, Z, K, W e U são
Os valores de multiplicidade que, respectivamente, devem ser atribuídos para X, Y, Z, K, W e U são- A1, 2, 1, 1, *, 0..1
- B1, 1, 1, 1, 0..1, *
- C2, 1, 1, 1, *, 0..1
- D2, 1, 1, 2, 0..1, *
- E1, 2, 2, 1, *, 0..1
